今回はスーパーロングトレインの電装系改造の続き。
配線作業
DC12Vポータブル電源充電用回路
ACC(アクセサリ)連動のためのリレー取り付け
先日取り付けした埋込式シガーソケットにDC12Vを配線しましょう。
この回路の＋側にはACC(アクセサリ)に連動してDC12Vを給電するようにするためのリレーと，ヒューズを入れます。

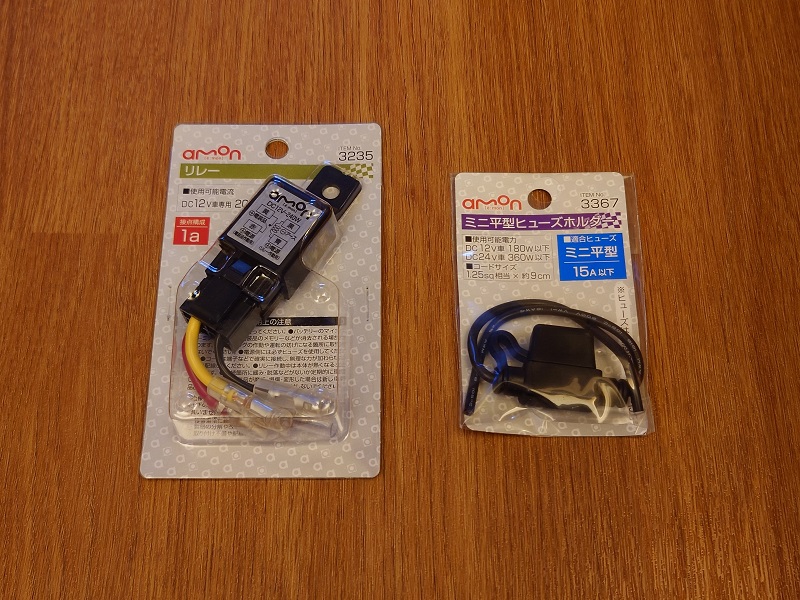

リレーはamon／エーモンの3235で，過去にはドッグライトの回路に使用しています。そしてヒューズボックスはコンパクトさ重視でamon／エーモンのミニ平型ヒューズホルダーをチョイス。
まずはリレーの取り付け場所を決めましょう。

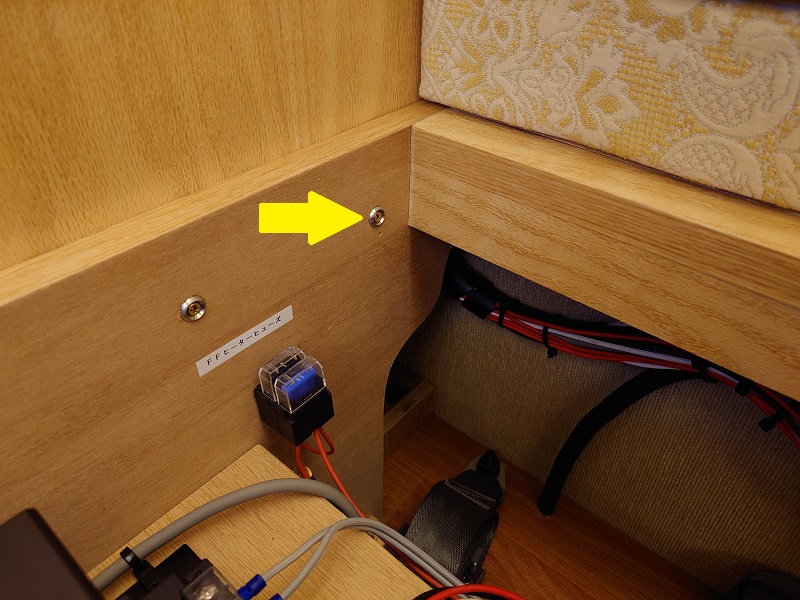

タッピングでどこにでも取り付けできますが，このあともAC100V切換回路の改造が残っていて，最適な位置が変わる恐れがあるので，とりあえずこのねじを利用して固定することにします。

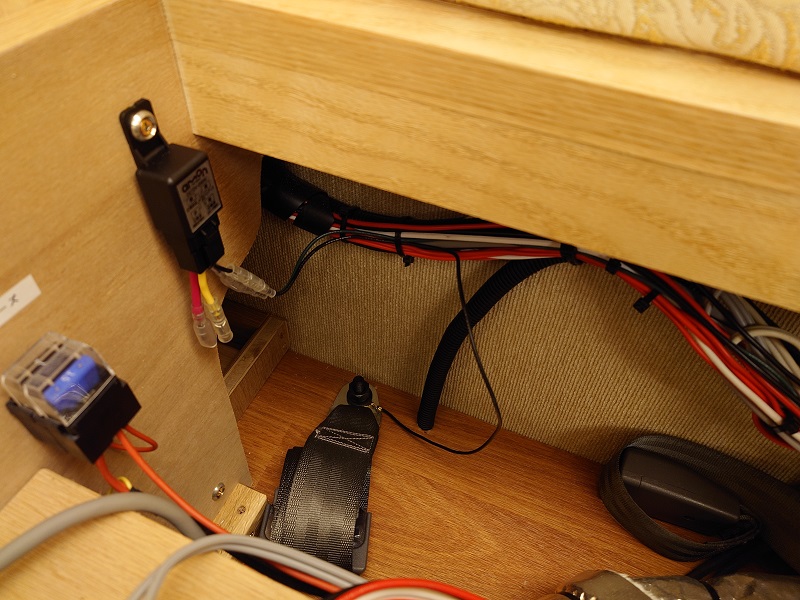

付きました。

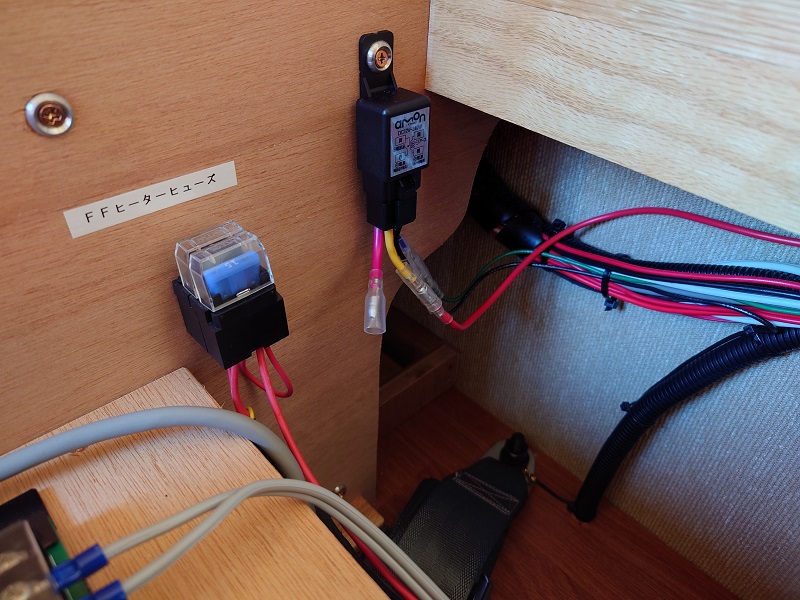

既にリレー作動用電源用の青(＋)コードには3ウェイチャージャーコントローラー『ペリー君』のACC端子台から分岐したケーブルを，黒(－)コードにはボディーアースしたケーブルを接続済みです。
ここでイグニッションキーをACCにして赤コードと黄コードの導通をチェック。ACCに連動してリレーが作動することが確認できました。
ミニ平型ヒューズホルダーの取り付け
次にミニ平型ヒューズホルダーの取り付けに移行。
まず最初に，このヒューズホルダーにはヒューズが付属していないので，手持ちの15Aヒューズをセット。

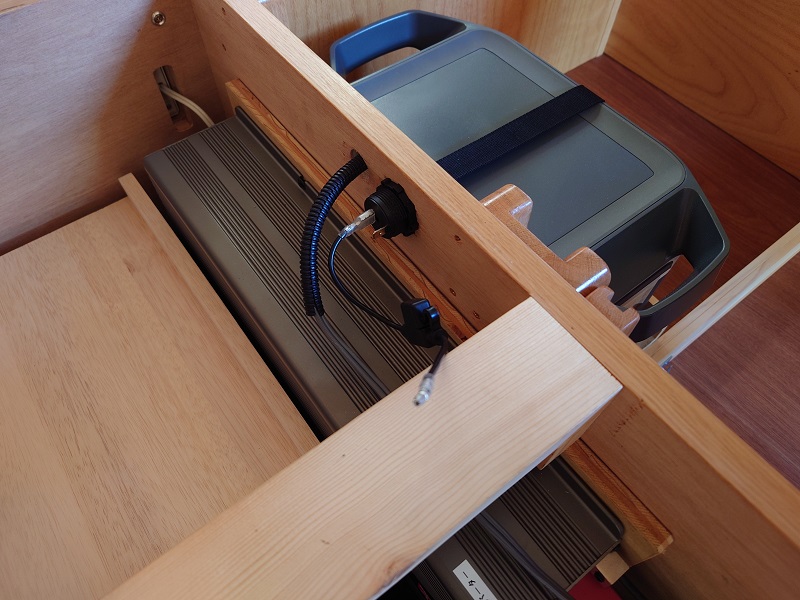

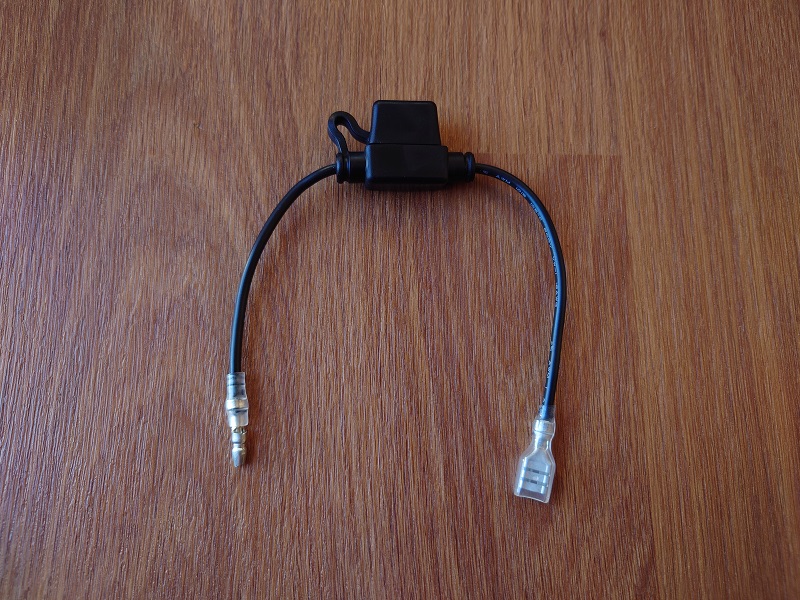

ヒューズは埋込式シガーソケット直近に取り付けることにしたので，片方に250平型端子0.5-2.0mm²のメスを圧着。反対側にはギボシ端子のオスを圧着します。
これを埋込式シガーソケットの＋側平型端子に接続。

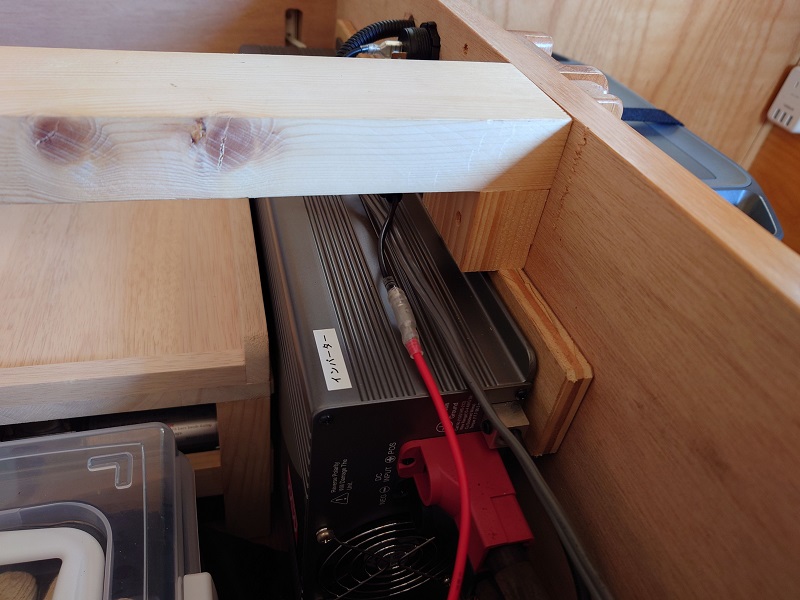

ここから赤い2mm²のケーブルを使用して，リレーの黄色コードまでと，リレーの赤コードから『ペリー君』のMAIN＋端子台まで配線します。
－側はボディアースに落とすのもありだと思いますが，『ペリー君』のMAIN－端子に黒の2mm²ケーブルで接続しました。
AC100V外部電源入力コネクタの取り付け
配線作業の最後はAC100V外部電源入力コネクタの取り付けです。
従来ケーブルの先端に取り付けていた，Panasonicのコーナーキャップ(平型コード用)WH4019WPを外して，コネクタのピンにはんだ付け。
ピンは収縮チューブで絶縁処理しておきます。

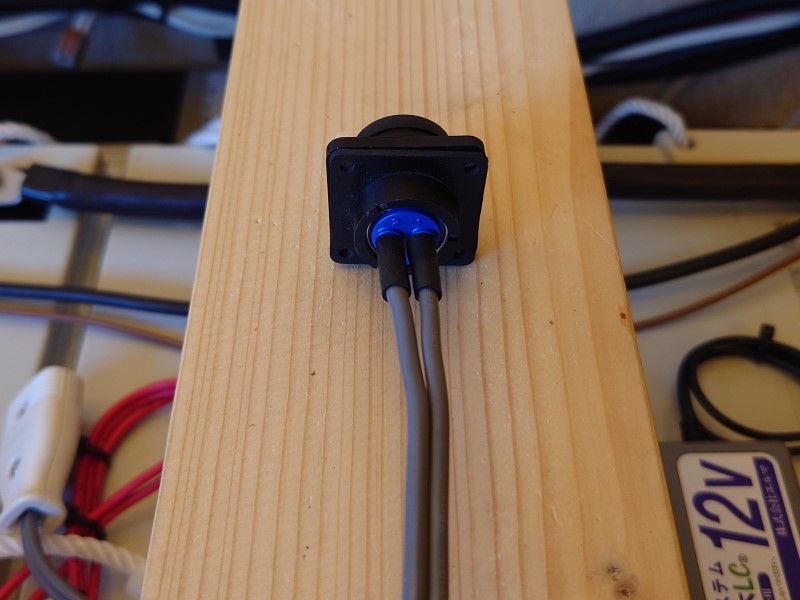

コネクタを20mmの穴にセット。ケーブルを穴に通した状態ではんだ付けしないと，ここで精神的ダメージを受けることになりますのでご用心。

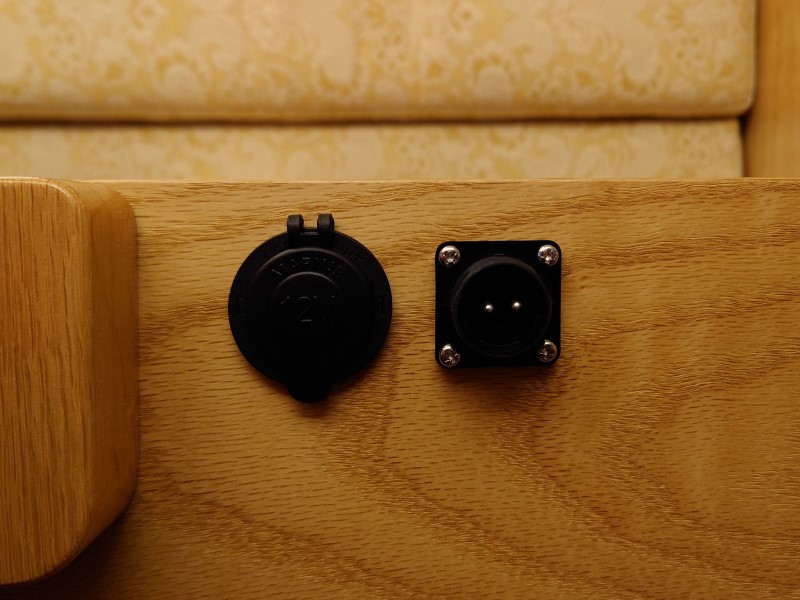

M3×10mmのナベタッピングで固定します。

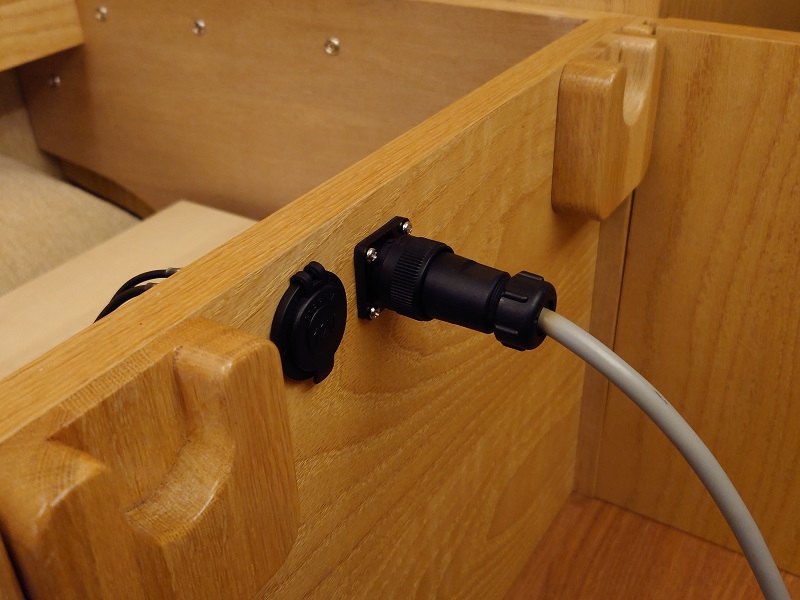

スーパーロングトレインに付属の外部電源ケーブルを接続してみます。
脱着に問題なしで作業完了。
まとめ
このあと敷設したDC12VとAC100Vそれぞれのケーブルを側線バンドで固定。

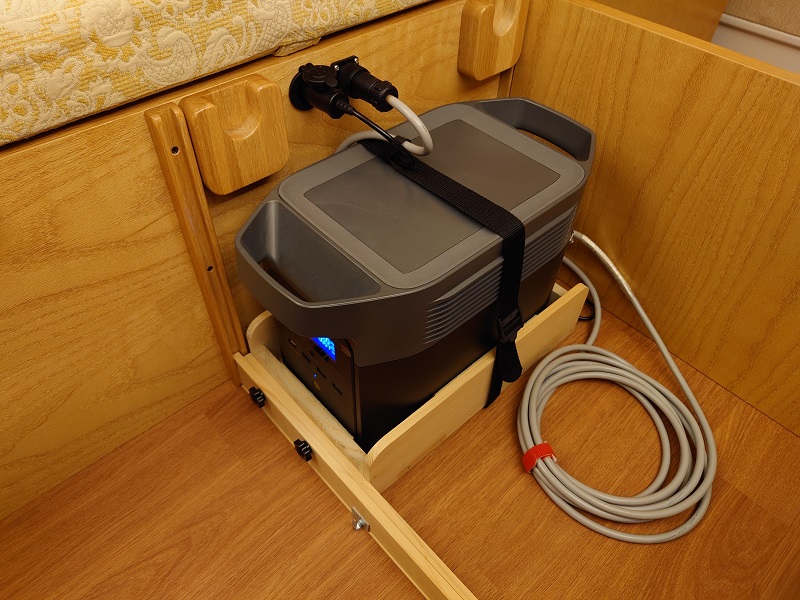

EcoFlow DELTA mini を昼行使用時の位置に設置，車載シガーソケット充電ケーブルと外部電源ケーブルを接続してみました。ケーブルがDELTA miniの上に飛び出た形になっているので，このあたりの取り回しにもう一工夫必要な感じがしますが，概ねいい感じですね。
外部電源ケーブルについては車内で使うには長すぎるので，車内専用の外部電源ケーブルを別途製作する予定です。
